Оседиагональный шнековый насос УОДН 130-100-75 в Москве
Каталог документации:
- УОДН 130 / ОДН 130 (скачать)
Сертификаты:
Паспорта:
- Паспорт УОДН 130-100-75 (скачать)
Технические характеристики товара "УОДН 130-100-75"
| Подача (мин. - ном. - макс.), м³/час | 20…70 |
| Напор (мин. - ном. - макс.), м.в.ст. | 18 ... 8 |
| Высота всасывания, м | 8 |
| Мощность привода, кВт | 5,5 |
| Частота вращения вала, об./мин. | 3000<sub>(-150)</sub> |
| Температура перекачиваемой жидкости, °С | от -20 до +90* |
| Плотность перекачиваемой жидкости, кг/м³ | до 1000 |
| Вязкость перекачиваемой жидкости, сСт | до 500 |
| Концентрация твердых частиц, % | 2 |
| Размер твердых частиц, мм | 5 |
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60оС, вязкостью 500 сСт, ориентировочно составляют:
- Коэффициент падения напора Кн = 0,77;
- Коэффициент падения подачи Кq = 0,68.
Таблица модификаций
| Наименование параметра и характерстики, единица измерения | Величина | |||||||||||
| Тип насоса, установки | ||||||||||||
| ОДН 130-100-75-К-М | ОДН 130-100-75-М | ОДН 130-100-75-К-Т | ОДН 130-100-75-Т | УОДН 130-100-75-К-5,5-М | УОДН 130-100-75-5,5-М | УОДН 130-100-75-К-5,5-Т | УОДН 130-100-75-5,5-Т | УОДН 130-100-75-К-5,5-М-П | УОДН 130-100-75-5,5-М-П | УОДН 130-100-75-К-5,5-Т-П | УОДН 130-100-75-5,5-Т-П | |
| 1. Подача, м3/ч | 20…70 | |||||||||||
| 2. Напор, м, не менее | 18…8 | |||||||||||
| 3. Высота всасывания, м, не более | 8.0 | |||||||||||
| 4. Температура перекачиваемой жидкости, С | -20…90 | |||||||||||
| 5. Вязкость перекачиваемой жидкости, сСт | 500.0 | |||||||||||
| 6. Плотность перекачиваемой жидкости, кг/м3, не более | 1200.0 | |||||||||||
| 7. Объемная концентрация твердых частиц в жидкости, %, не более | 2.0 | |||||||||||
| 8. Максимальный диаметр твердых частиц в жидкости, мм, не более | 5.0 | |||||||||||
| 9. Мощность электродвигателя, кВт, не менее | 5.5 | |||||||||||
| 10. Частота вращения вала насоса, об/мин | 3000.0 | |||||||||||
| 11. Внешняя утечка в местах соединений, см3/ч | Отсутствует | |||||||||||
| 12. Утечка среды через торцовое уплотнение, см3/ч | Отсутствует | |||||||||||
| 13. Корректированный уровень звуковой мощности, дБА, не более | 93.0 | |||||||||||
| 14. Среднее квадратичное значение виброскорости, мм/с, не более | 4.5 | |||||||||||
| 15. Габаритные размеры оборудования, мм., ДхШхВ | 348х261х245 | 921х328х437 | 1438х960х835 | |||||||||
| 16. Масса изделия, кг. | 15.5 | 100.0 | 159.0 | |||||||||
Похожие товары

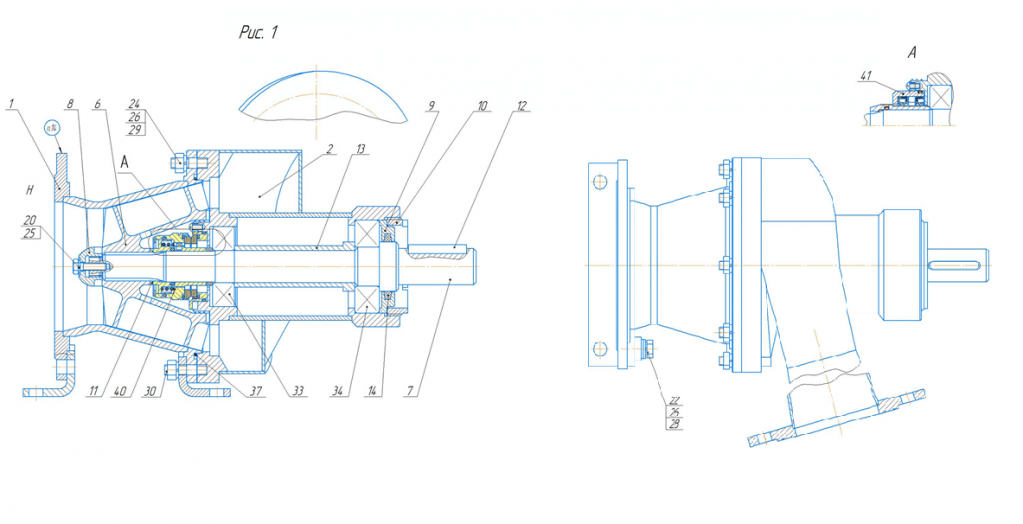

Описание
УОДН 130-100-75 применяется: для перекачки бензина, дизтоплива, мазута и других нефтепродуктов, для зачистки сливных ям и т.д., при откачке нефтепродуктов из заглубленных резервуаров.
Насосная установка используется в проекте нефтеналивной эстакады «Сковородино», Амурская область (Терминал по загрузке ж/д цистерн сырой нефтью. Отправка вагонов на СпецНефтеПорт «Козьмино» г. Находка).
УОДН 130-100-75 изготавливается также в передвижном варианте - электропомпа.
Карта заказа оседиагонального насоса и насосной установки
| Код | Значение | |||||||
| 1 | Тип установки | |||||||
| УОДН | Установка оседиагонального насоса | |||||||
| ОДН |
Оседиагональный насос |
|||||||
| 2 | Диаметр рабочего колеса | |||||||
| 130 | 130 мм. | |||||||
| 3 | Диаметр условного прохода входного фланца | |||||||
| 100 | Ду 100 мм. | |||||||
| 4 |
Диаметр условного прохода выходного фланца
|
|||||||
| 75 | Ду 75 мм. | |||||||
| 5 | Исполнение по материалу | |||||||
| – | Конструкционная сталь | |||||||
| К | Нержавеющая сталь | |||||||
| 6 |
Расположение выходного патрубка
|
|||||||
| – | Горизонтальное | |||||||
| В | Вертикальное | |||||||
| 7 | Мощность электродвигателя | |||||||
| 5,5 | 5,5 кВт | |||||||
| 8 | Тип уплотнения | |||||||
| М | Манжетное | |||||||
| Т | Торцовое 24 УТ | |||||||
| 9 | Вариант исполнения | |||||||
| – | Стандартное исполнение | |||||||
| П | Передвижная установка | |||||||
Пример обозначения при заказе
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| УОДН | 130 | 100 | 75 | К | В | 5,5 | Т | П |
| ОДН | 130 | 100 | 75 | К | В | – | Т | – |
Особенности оседиагональной (шнековой) насосной установки
• высокая устойчивость к абразивному износу;• работа в условиях высокой кавитации;
• идеальное решение для перевалки товарной нефти.
Комплектация насосной установки УОДН 130-100-75
- манжетное либо торцовое уплотнение;
- взрывозащищенный электродвигатель;
- маслобензостойкие рукава;
- рамный каркас на колесах (по требованию заказчика).
Применение
Нефтегазовая отрасль Для трубопроводного транспорта нефти и нефтепродуктов Для нефтепереработки и нефтехимии (процессные насосы) Насосы для водоотведения и канализации Насосы для пищевой промышленностиМодификации и цены
| Модификация | Стоимость, руб | Масса, кг | Длина, мм | Ширина, мм | Высота, мм |
|---|---|---|---|---|---|
| УОДН 130-100-75-5,5-М (манжетное уплотнение) | 318 000 | ||||
| УОДН 130-100-75-5,5-Т (торцевое уплотнение) | 348 000 | ||||
| УОДН 130-100-75-5,5-М-П (манжетное уплотнение, передвижная) | 372 000 | ||||
| УОДН 130-100-75-5,5-Т-П (торцевое уплотнение, передвижная) | 402 000 |
